AMABs Utbildning i ledningskomponenter #3

AMABs utbildning i ledningskomponenter 3(5)

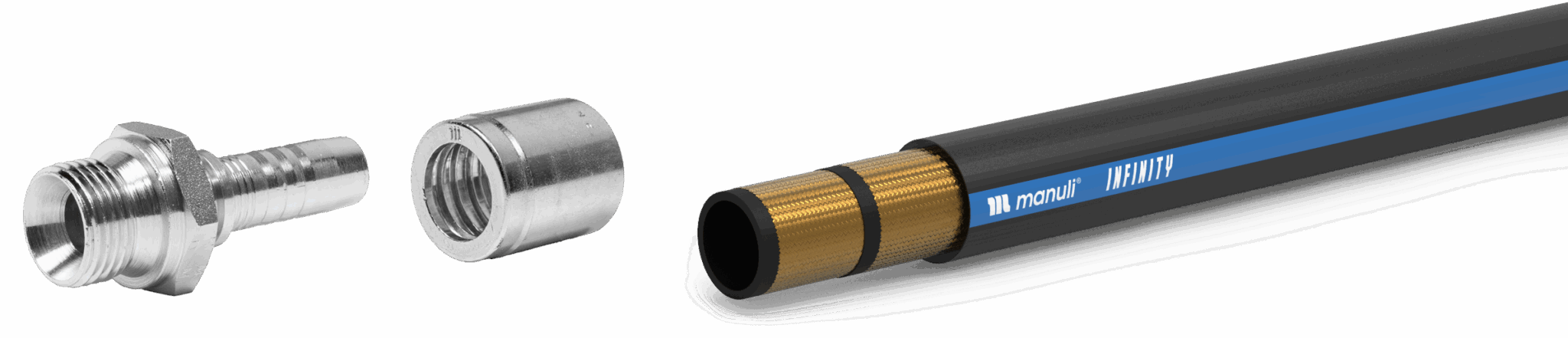

Nyckeln till effektiv och driftsäker hydraulik är bra flöden i korrekta slangar med rätt kopplingar monterade rätt. Här går vi igenom grunderna i Slangpressning, kopplingar och vad som är bra att tänka på rent allmänt. Har ni fler frågor är ni välkomna att höra av er till vår kundservice så kan de hjälpa er vidare.

BSP

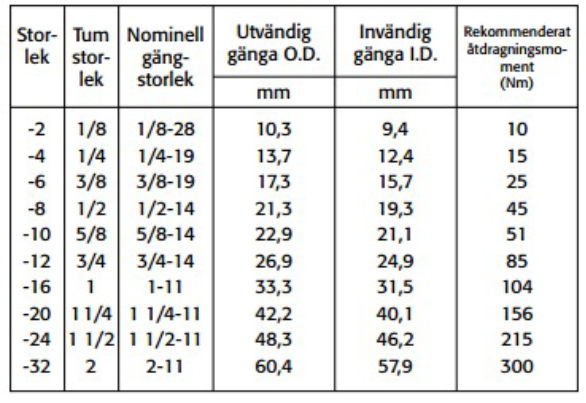

BSP (tum, rörgänga)

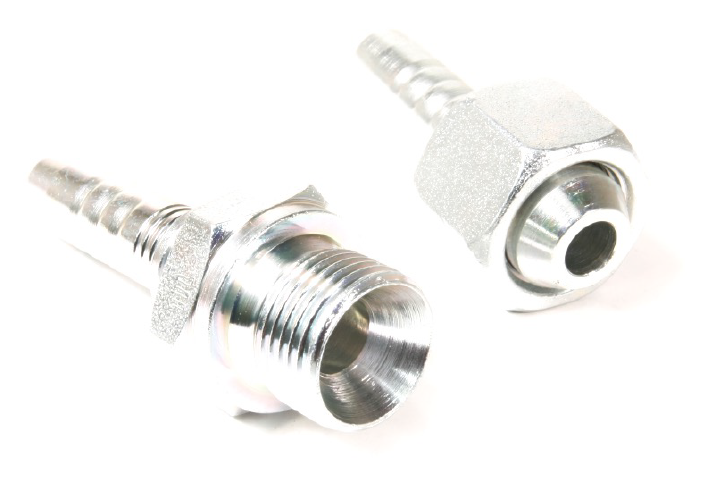

BSP-anslutningar Tätar mekaniskt (metalliskt) mot kona med en central vinkel på 60°. BSP är den vanligaste slangkopplingen i sverige.

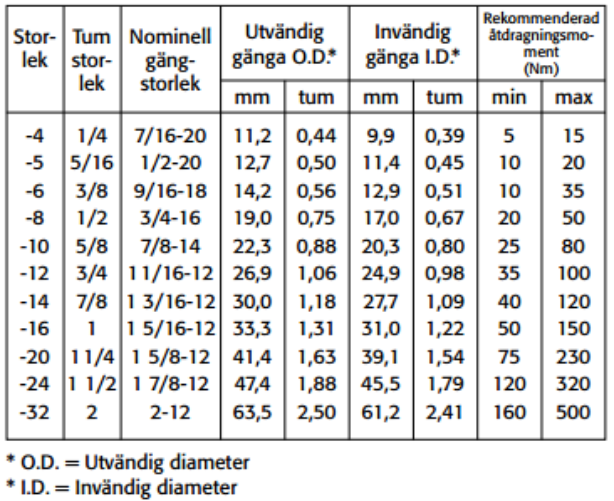

JIC

Tätar mekaniskt (metalliskt) mot en kragad kona med en central vinkel på 74°. finns med stiftad mutter och ”slip On”-mutter. En vanligt förekommande koppling, framförallt i mobil hydraulik.

Metrisk

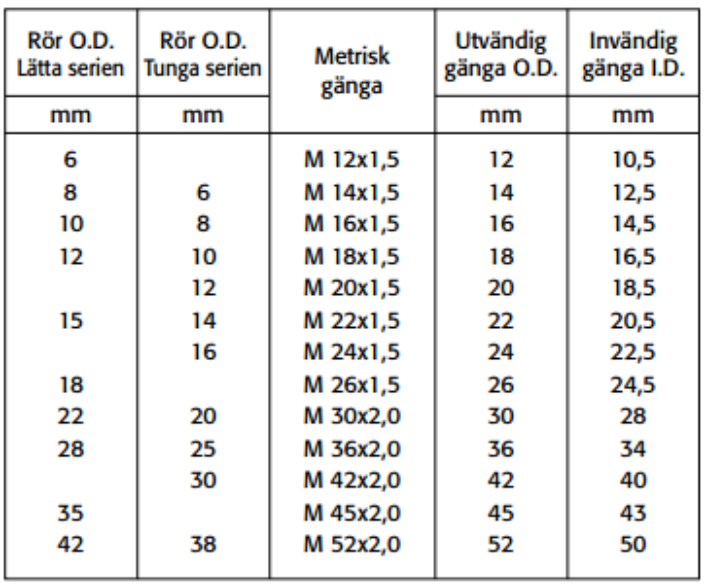

Metrisk (Millimetergänga)

Tätningen på metrisk är kona med 24° och en o-ring på den invändigt gängade. detta ger en bra tätningsförmåga. Metrisk finns i lätta L-serien (DKOL) och tunga s-serien (DKOS). DKOS är lämplig för mycket höga tryck.

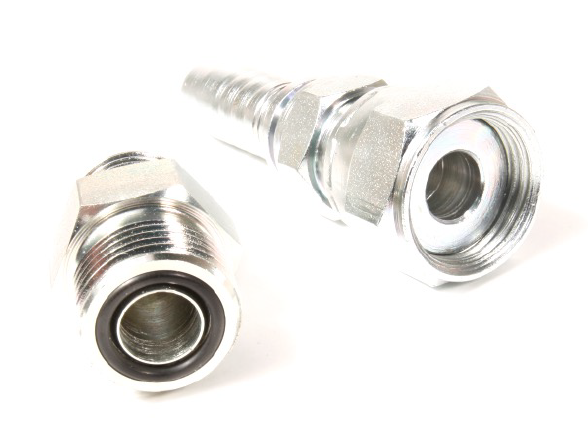

ORFS

ORFS= O-ring Flatface Sealing. Mycket lämplig för svåra förhållanden i mobil hydraulik. Mekanisk i kombination med mjuktätning (O-ring mot plan yta). Lämplig för mycket höga tryck (420 bar) utan läckageproblem.

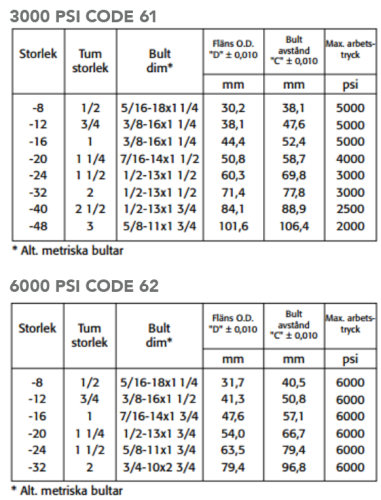

Flänsar

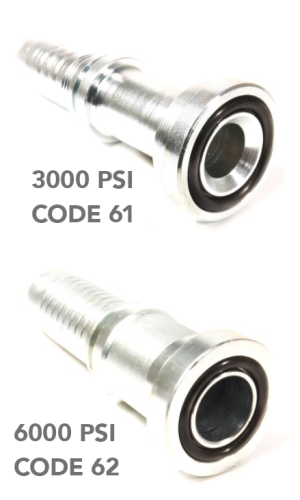

Amerikanska 3000- & 6000 Psi-flänsar är de vanligaste flänsarna. tätning sker med o-ring som sammanpressas mot en plan yta genom fastskruvade flänshalvor.
