Välkomna till AMABs utbildning i ledningskomponenter 1(5)
Nyckeln till effektiv och driftsäker hydraulik är bra flöden i korrekta slangar med rätt kopplingar monterade rätt. Här går vi igenom grunderna i Slangpressning, kopplingar och vad som är bra att tänka på rent allmänt. Har ni fler frågor är ni välkomna att höra av er till vår kundservice så kan de hjälpa er vidare.
Inledning

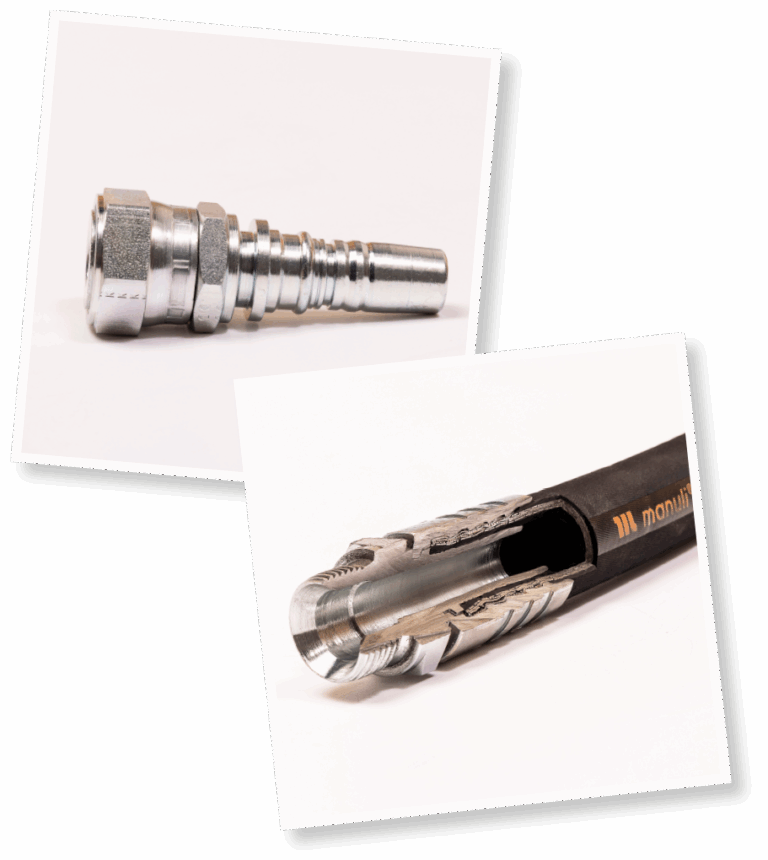

Grundprinciper hydraulslang
Slang

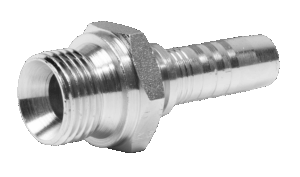

Slangkoppling

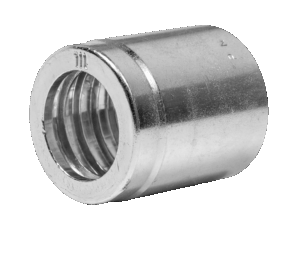

Hylsa
Armering hydraulslang
En- och tvåstålsslang har flätad stålarmering.
Fyra- och sexstålsslang har spirallindad stålarmering.
Slangens uppbyggnad
Innertub
Tätande delen som stöds av armeringen.
Armering
Tar upp inre tryck och yttre krafter.
Ytterhölje
Skyddar armeringen från
nötning och korrosion.
Välj rätt hydraulslang

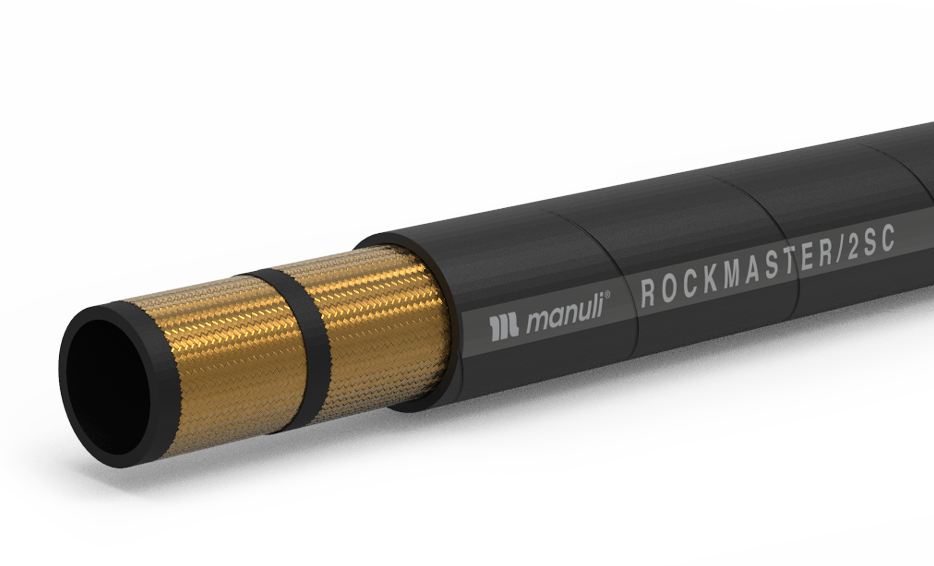

Rockmaster
10 ggr högre nötningsbeständighet än standard, 4 ggr högre UV/Ozonskydd
än standard, Bättre tryckprestanda, Bättre böjningsradie, Flambeständigt
ytterhölje och skalfritt kopplingssystem tillgängligt.

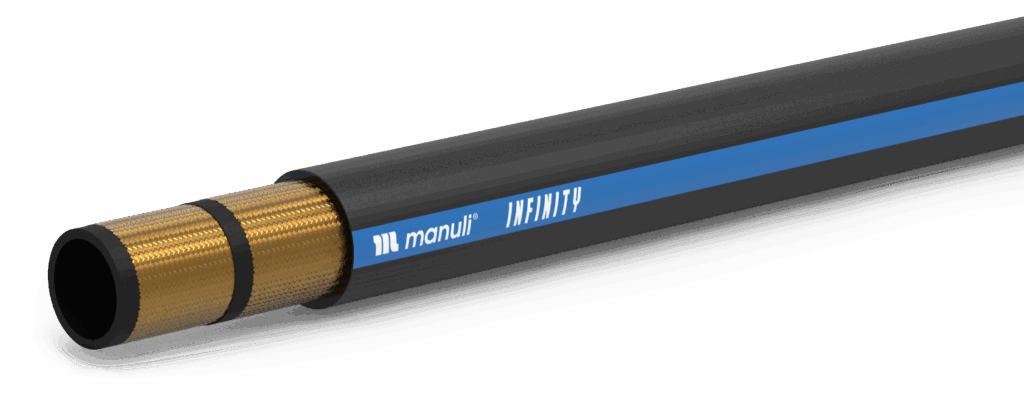

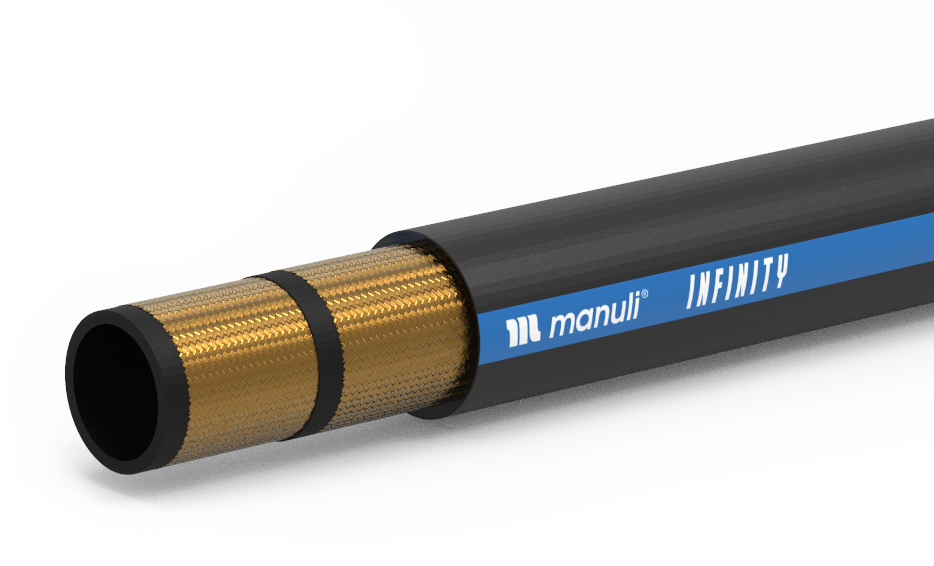

Infinity
Enastående arbetstryck, värmetålig (121°c), lång livslängd även i tuffa applikationer, hög flexibilitet, kompakta dimensioner för svåra dragningar, hög nötningsbeständighet.

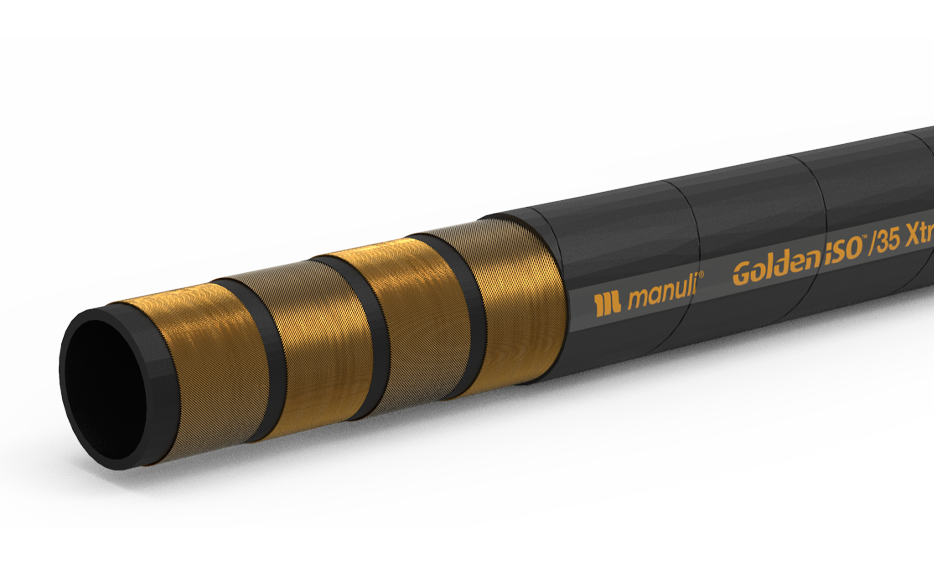

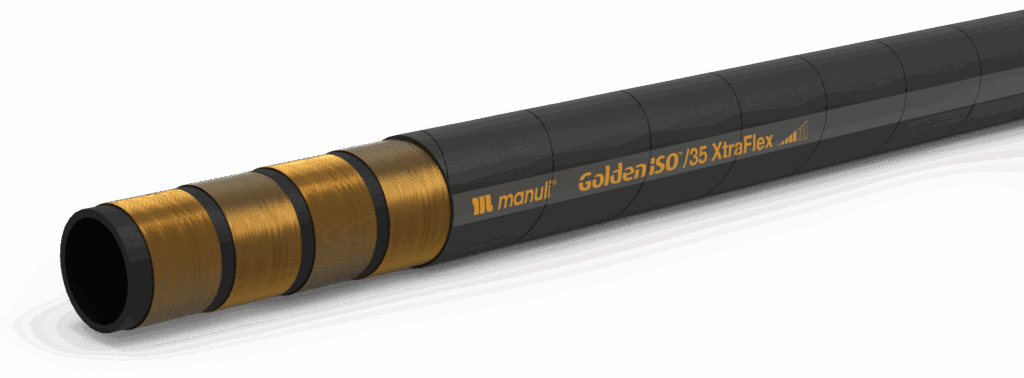

Golden ISO
God flexibilitet med liten böjningskraft, utmattningsbeständig,
slitstarkt flambeständigt ytterhölje, testad i en miljon cykler.
Anaconda
Låg böjningskraft som underlättar installation, bättre böjningsradie än
standard, god flexibilitet i hela temperaturområdet, hög motståndskraft
mot tryckstötar, skal- och skalfritt kopplingssystem tillgängligt.

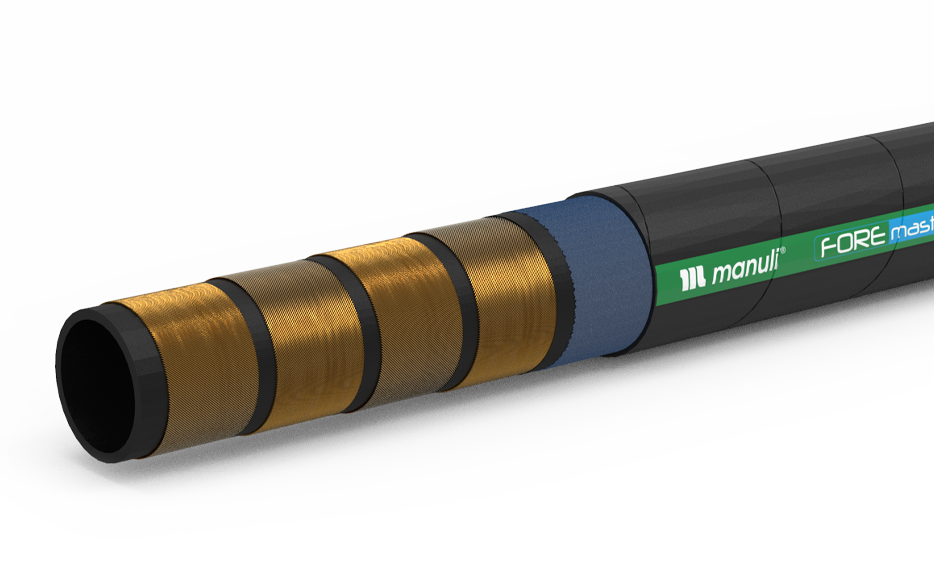

Foremaster
Extremt bra nötningsbeständighet, robust konstruktion som ger bra motstånd
mot tryckstötar, snäv böjningsradie, god flexibilitet, klarar både extremt låga
och höga temperaturer, låg vikt.
Storleksbeteckningar
| Dash | Tum | DN | mm |
|---|---|---|---|
| -03 | 3/16” | DN 5 | 4,8 |
| -04 | 1/4” | DN 6 | 6,4 |
| -05 | 5/16” | DN 8 | 7,9 |
| -06 | 3/8” | DN 10 | 9,5 |
| -08 | 1/2” | DN 12 | 12,7 |
| -10 | 5/8” | DN 16 | 15,9 |
| -12 | 3/4” | DN 19 | 19 |
| -16 | 1” | DN 25 | 25,4 |
| -20 | 1 1/4” | DN 31 | 31,8 |
| -24 | 1 1/2” | DN 38 | 38,1 |
| -32 | 2” | DN 51 | 50,8 |
| -40 | 2 1/2” | DN 63 | 63,5 |
| -48 | 3” | DN 76 | 76,2 |
Livslängd för slang
För att få ut bästa livslängd av slangen ska du alltid kontrollera under vilka omständigheter slangen kommer användas. välj sedan slang utefter det.
Arbetstryck
Böjningsradie
Arbetstemperatur
