AMABs utbildning i ledningskomponenter 4(5)

Nyckeln till effektiv och driftsäker hydraulik är bra flöden i korrekta slangar med rätt kopplingar monterade rätt. Här går vi igenom grunderna i Slangpressning, kopplingar och vad som är bra att tänka på rent allmänt. Har ni fler frågor är ni välkomna att höra av er till vår kundservice så kan de hjälpa er vidare.

Mäta
Viktigt är att räkna ut rätt kapmått! Slutmåttet (L) är slang + slangkopplingar och mäts enl nedan.

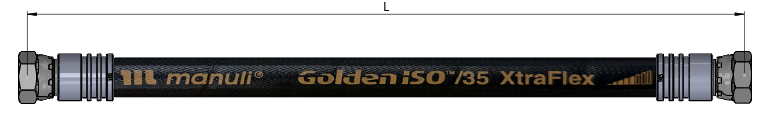

Invändig gänga: L= mellan tätytorna

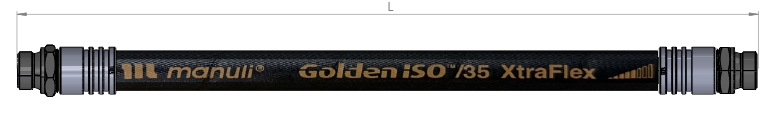

Utvändig gänga: L= mellan tätytorna

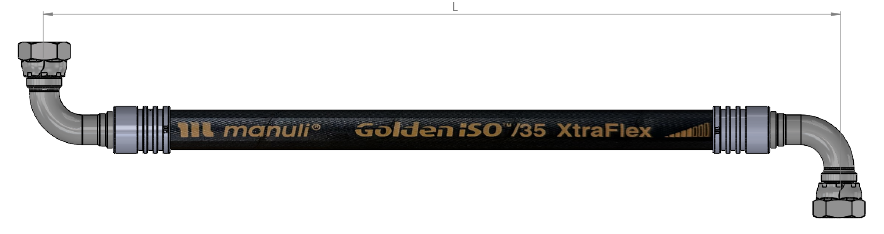

90° vinkelkopplingar: L= mellan vinklarnas C/L

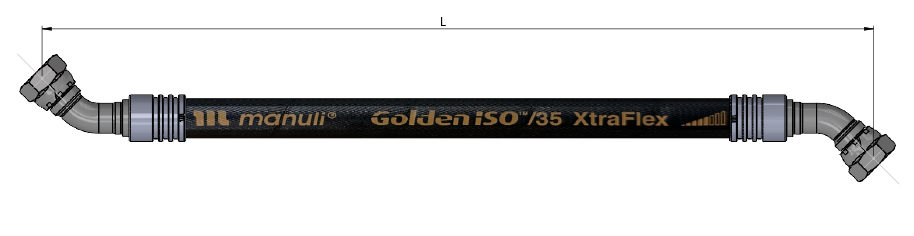

45° vinkelkopplingar: L= mellan tätytornas C/L

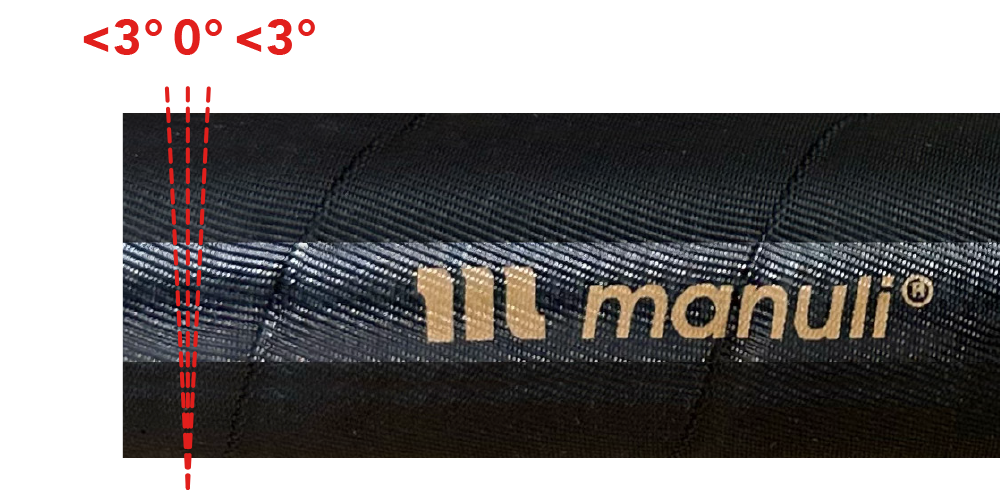

Kapa slangen rakt (kapvinkel mindre än 3°) använd lämplig klinga för att minska värmeskador på gummit.

Skala

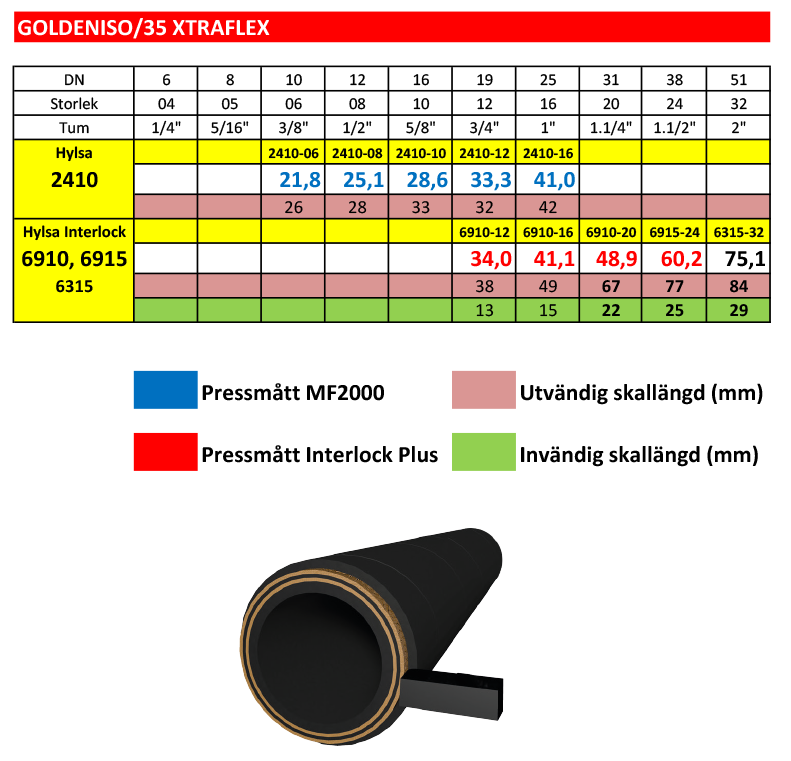

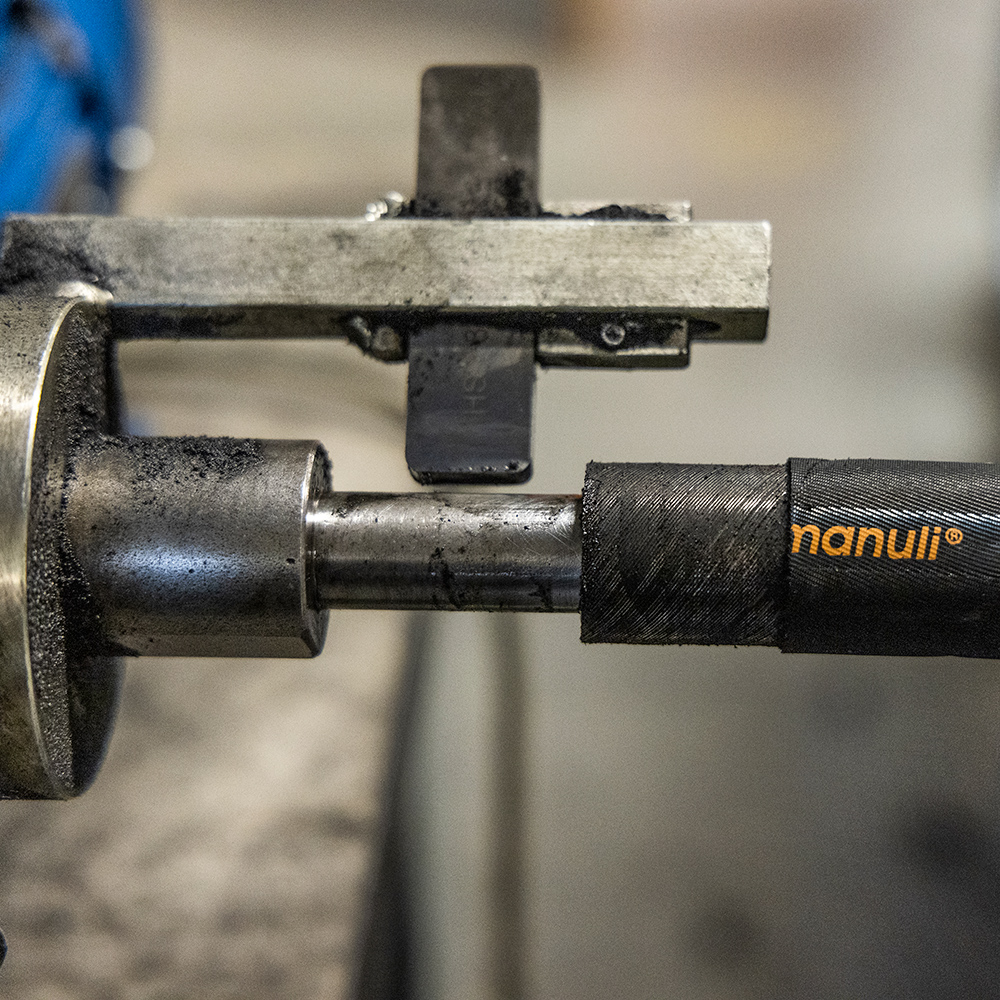

Ställ in skalningsverktyget så att framkanten på kniven ger korrekt skallängd +/- 0,5 mm.

Rengör

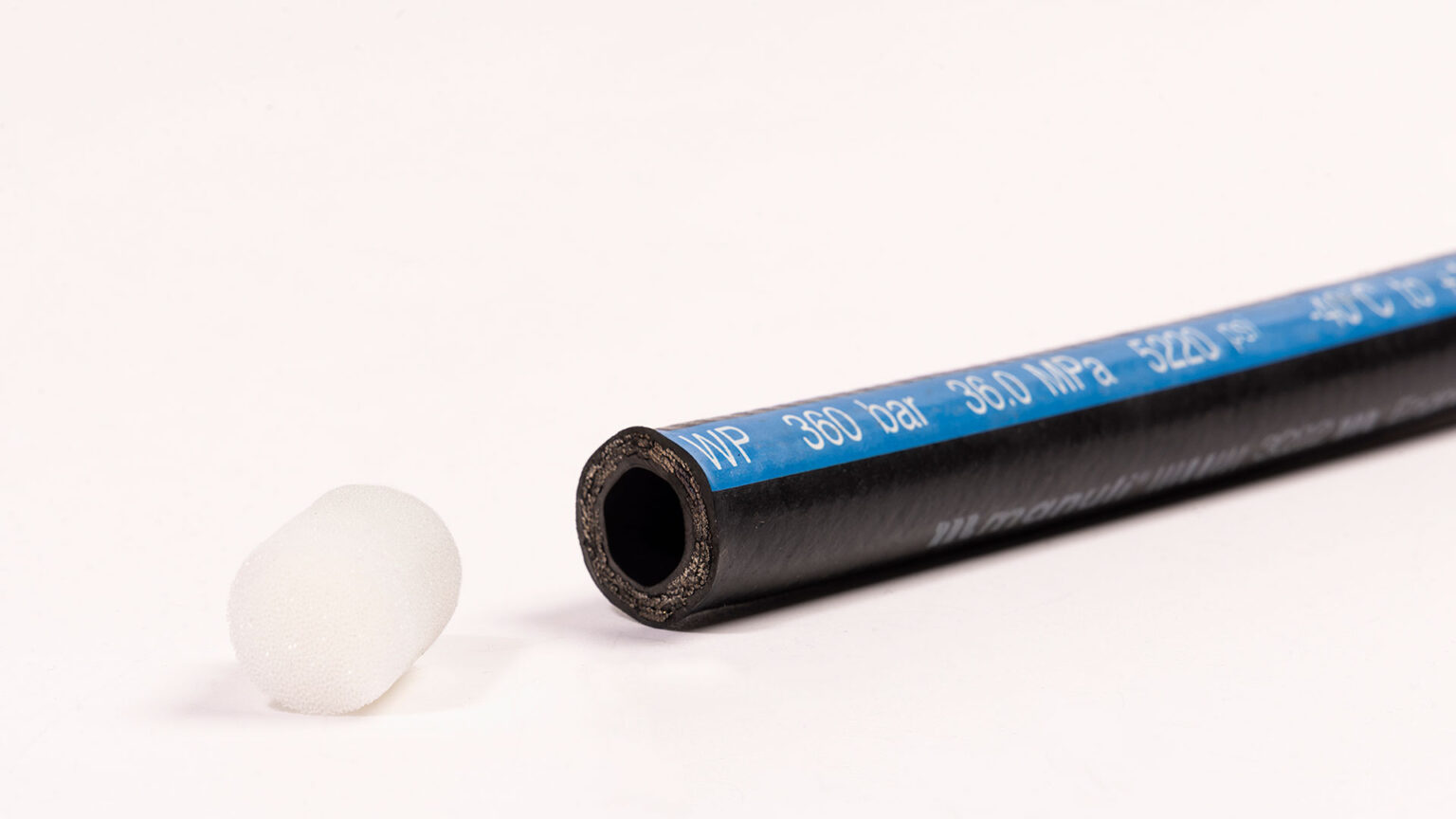

Renskjut slangen med en rensprojektil för att säkerställa att slangen är fri från smuts.

Montera hylsan, kontrollera att slangen bottnar i hylsan. Montera slangkopplingen, använd lite monteringsolja.

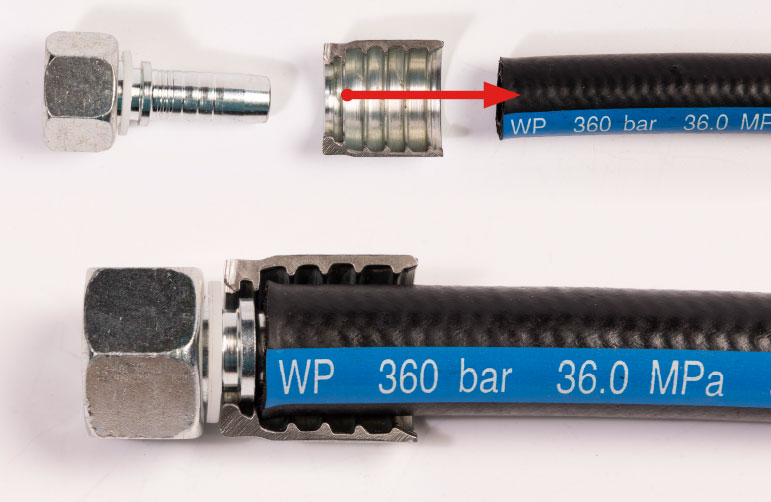

Montera hylsan på slangen. slangen måste bottna i hylsan
Tryck in slangkopplingen tills den får kontakt med hylsan.

• Välj back-set som är närmast under pressmåttet
• Pressmått ställs in enligt tabell

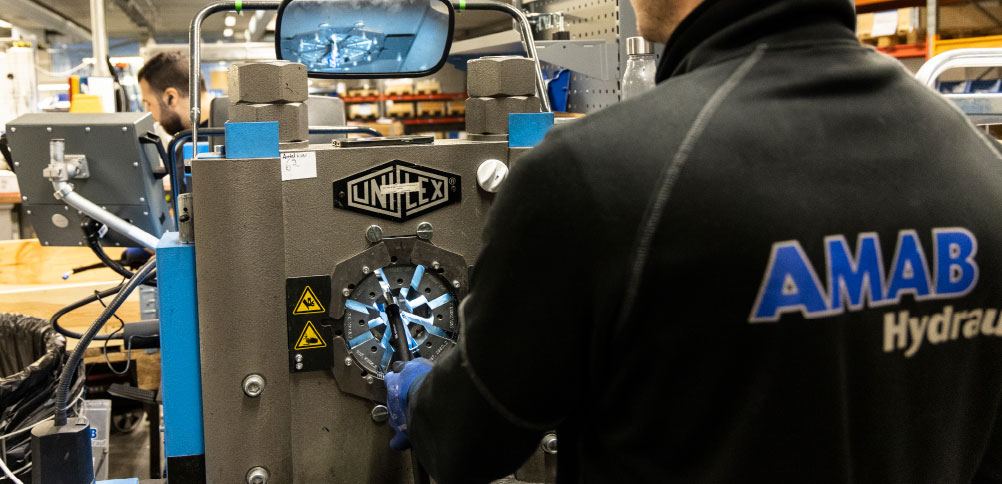

• Pressa

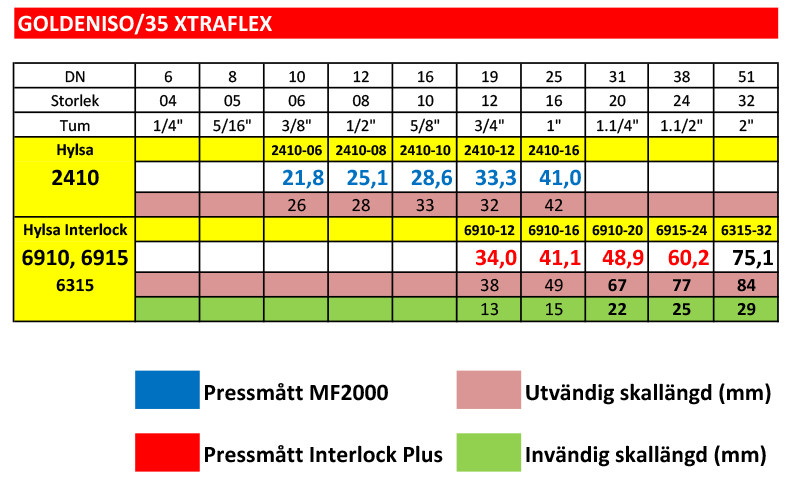

Pressmått (nytt fönster)
Mät hylsan med skjutmått enligt följande:

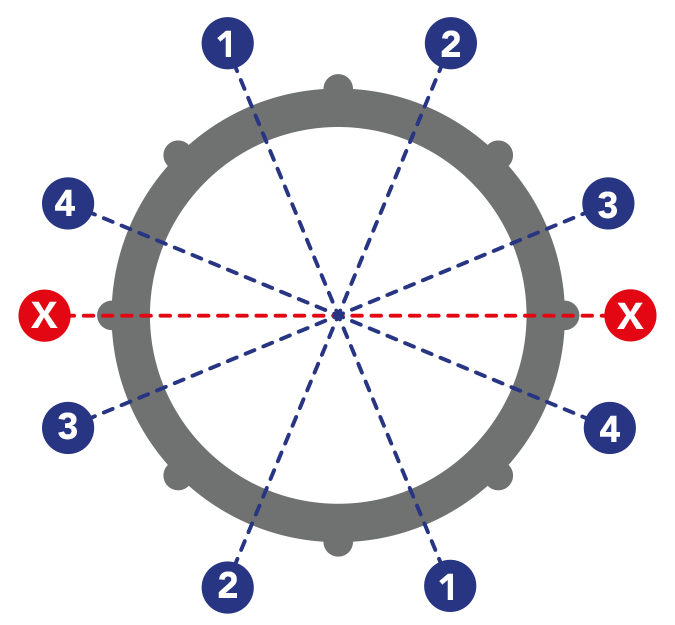

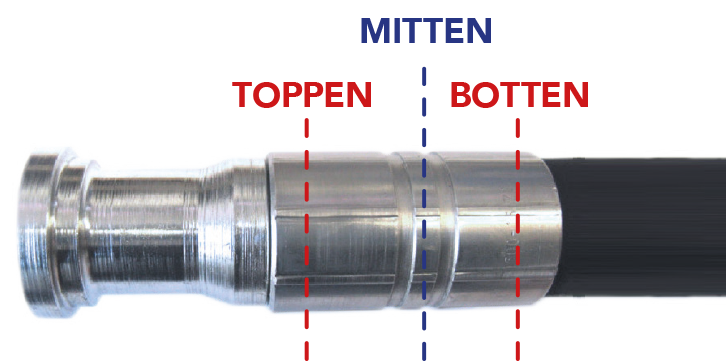

Tag 4 mått med 45° skillnad. Måtten ska tas på mitten av förbandet och på pressytan (1-4), Inte över bomarna (X).
Beräkna det genomsnittliga pressmåttet från dessa fyra mått.

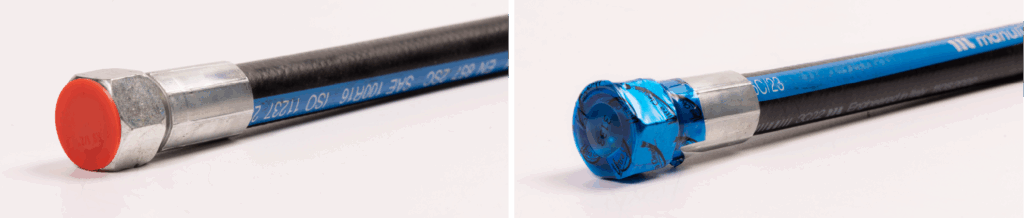

Vid behov, Förslut slangen med plastplugg eller krympkapsel.
